产品简介

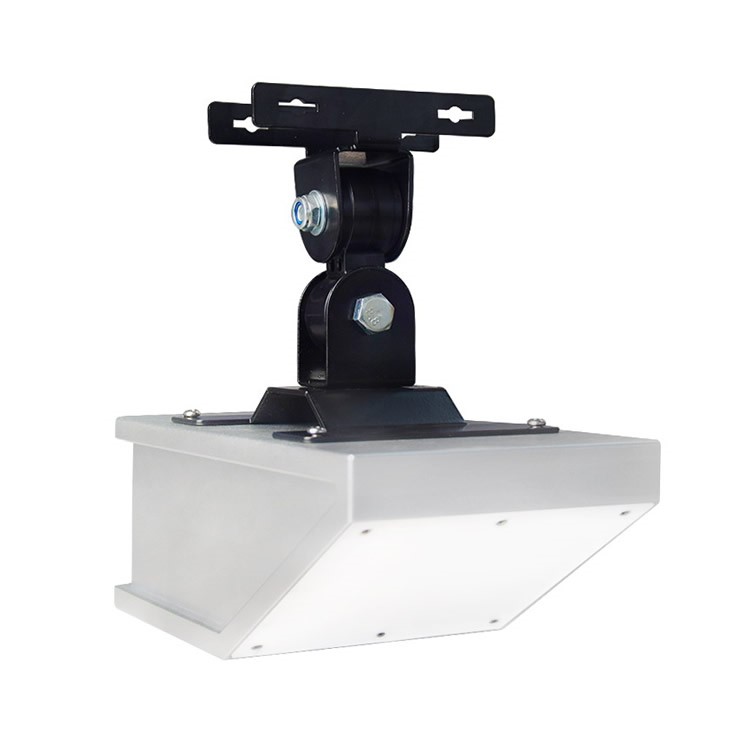

WY-RDF420系列雷达流量计是一款基于多普勒微波技术,可持续测量水位、流速和流量的一体化流量监测设备。设备内部集成雷达水位测量模组、雷达流速测量模组,将水位和流速的采集数值与水动力模型流量算法相结合,实现断面流量及累计流量的计算,适用于水库、河流、农田灌区、水政水资源等矩形、梯形等明渠或涵洞的流量测量。
功能特点
※ 微波雷达不受温湿度、压力、风雨或其他气象环境条件的影响,可全天候稳定工作。
※ 测量时不受水中漂浮物、泥沙、气泡和水位大幅变化的影响,精度高。
※ 支持多种渠道类型,例如矩形渠、梯形渠的流量积算。
※ 支持休眠功能,可根据使用场景大幅降低功耗,适用于野外太阳能供电场合。
※ 可同时输出空高、水位、流速、瞬时流量、累积流量等测量数据。
※ 支持RS485通讯接口,MODBUS RTU通讯协议,也可以定制协议。
※ 具有数据保存功能,可在长期停电的情况下保存设置参数和累积流量值。
※ 非接触式测量,无污染,无损耗,使用寿命长。
※ 采用线性调频连续波(FMCW)模式,在测量范围内能精确测量水位和流速。
技术参数
规格型号 | WY-RDF420-R40 |
水位参数 | |
测量范围 | 0.2~40m |
测量精度 | ±3mm |
雷达天线 | 平面微带阵列天线 |
雷达波频段 | 24GHZ |
波束角 | 11° |
分辨率 | 0.001m |
流速参数 | |
测速范围 | 0.05~20m/s |
测速精度 | 0.01m/s |
雷达天线 | 平面微带阵列天线 |
分辨率 | 0.001m/s |
波束角 | 20°×12° |
流速方向 | 双向 |
雷达波频段 | 24GHZ |
到水面距离 | 0.5~35m |
工作参数 | |
供电电压 | 12~24VDC |
工作模式 | 实时模式、休眠模式 |
工作电流 | @DC12V,300mA |
休眠电流 | @DC12V,40mA |
输出方式 | RS485,MODBUS RTU协议 |
保护等级 | IP68 |
工作温度 | -40~75℃ |
工作湿度 | 0~95%RH,无冷凝 |
外观参数 | |
外壳材质 | 铝合金、ABS |
安装附件 | 安装支架、抱箍圈 |
电缆长度 | 10m,可定制 |
外形尺寸 | 215×120×80mm,不含配件 |
流量主机(选配)

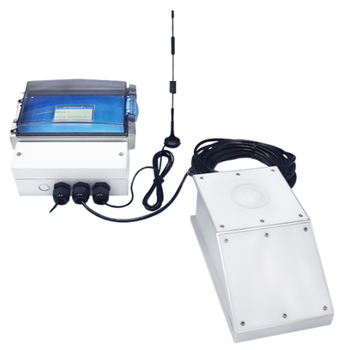

雷达流量计可以选配流量主机,除了可以实现就地显示功能以外,还可以通过流量主机来调试流量计和设置流量计的参数。流量主机支持两路继电器报警输出,支持4~20mA模拟量输出,支持RS485 MODBUS RTU协议输出。同时,流量主机也可以内置4G模块,支持4G无线传输,数据对接第三方云平台。
4.1 流量主机技术参数
供电范围 | 9~28VDC |
模拟量输入 | 1路4~20mA |
模拟量输出 | 1路4~20mA |
串口输入 | 2路RS485 |
串口输出 | 1路RS485 |
开关量输入 | 2路晶体管输入 |
