产品简介

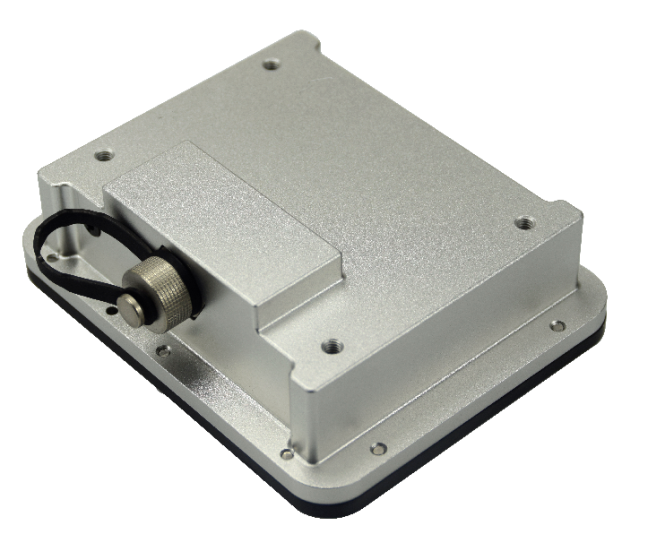

WY-RDC320雷达流速仪集成平面微带阵列天线、射频电路及信号处理电路,能量集中,低功耗;仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能,非接触式雷达测流系统测速时设备不受污水腐蚀,不受泥沙影响,土建简单,少受水毁影响,便于维护,保障人员安全。不仅可用于平时环境监测,而且特别适合承担急难险重观测任务。
功能特点
微波雷达不受温湿度、压力、风雨等条件的影响,可全天候稳定工作。
测量时不受水中漂浮物、泥沙、气泡和水位大幅变化的影响,精度高。
支持RS485通讯接口,MODBUS RTU通讯协议,也可以定制协议。
具有数据保存功能,可在长期停电的情况下保存设置参数。
非接触式测量,无污染,无损耗,使用寿命长。
采用线性调频连续波(FMCW)模式,在测量范围内能精确测量水位和流速。
能胜任洪水期高流速条件下的测量。
具有防反接、过电压保护功能。
可独立与现在运行中的城市水情、污水、环境自动测报系统联机。
技术参数
规格型号 | WY-RDC320 |
测速范围 | 0.05-20m/s |
测速精度 | ±0.01m/s |
雷达天线 | 平面微带阵列天线 |
分辨率 | 0.001m/s |
波束角 | 12°×12° |
流速方向 | 双向 |
雷达波频段 | 24GHZ |
到水面距离 | 0.5-35m |
供电电压 | 9-24VDC |
工作电流 | @DC12V,100mA |
输出方式 | RS485,MODBUS RTU协议 |
保护等级 | IP68 |
工作温度 | -40-75℃ |
工作湿度 | 0-95%RH,无冷凝 |
外壳材质 | 铝合金、POM |
安装附件 | 安装支架、抱箍圈 |
电缆长度 | 5m,可定制 |
外形尺寸 | 108×88×45mm,不含配件 |
