技术指标
静力水准系统是一种高精密液位测量系统，该系统适用于测量多点的相对沉降。在使用中，静力水准系统是将多个静力水准仪安装于多个监测点上，其中选择一个监测点作为基准参照点，各个静力水准仪连通在一起而使得各个静力水准仪内部液体的液面处于同一水平面上，这样当某个监测点出现沉降时，各个静力水准仪内部液体的液面高度会发生变化，每个静力水准仪通过各自内部测量装置测量出各自内部液体的液面高度，各个静力水准仪各自的液面高度信息传输至后台系统，后台系统经过计算便能得到各监测点相对于基准参考点的相对沉降。主要应用在大桥、隧道、桥梁、地铁、大坝、 基坑、大型储罐等垂直位移监测。

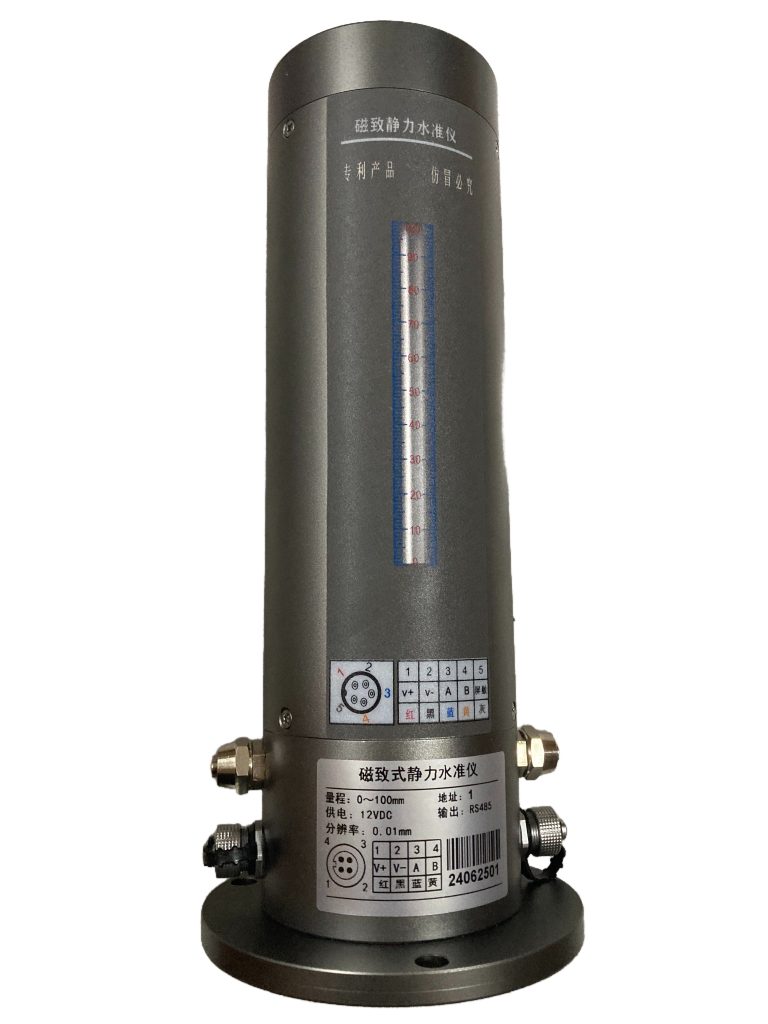

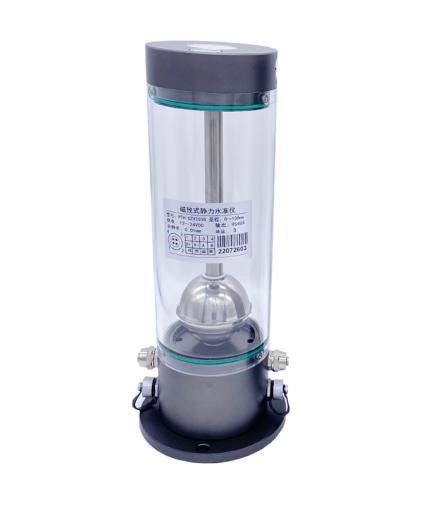

产品外观及组成
1、左右两个透气阀；
2、顶部设有灌液口，人工灌液时使用；
3、两侧五芯防水航空接插件；
4、快速液管接口；
5、航空级铝合金氧化外壳；
6、配套固定安装支架，调平螺杆；
7、内陪液体可视化刻度标尺；
8、高度集成，一体化设计，底部串连出线。
应用领域
轨道交通路基沉降监测
地铁支撑墙沉降监测
隧道上部山体及建筑物
高速公路路基、边坡沉降检测
桥墩、基坑沉降检测
核电站、大型水电站
大坝及水利枢纽、高层建筑的基础
综合管廊沉降监测
技术规格
产品供电电源为直流24VDC（范围：12-24VDC），最高电压24VDC。
电源和信号线按订购产品规格要求，正确接线，不可乱接线，造成短路损坏的产品不在公司质保范围内；
严禁被测系统的介质温度、量程、供电电压超过设备的额定使用范围；
注意保护电气连接引线，引线严禁受到拉力；
磁致伸缩静力水准仪属精密计量仪器，切勿强加冲击、摔打，以免损坏设备；
安装水准仪时要尽量调水平，可根椐设备顶端的水平仪做为标准，水平泡边缘不能碰到其第一圈标记线
灌液可采用12V水泵，也可以拧开水准仪顶部的一字堵头灌液口，然后用漏斗进行人工灌液
设备全部安装好后可在液面加硅油，以防止液体快速蒸发。
短供电时，使用的采集器要先给水准仪供电6秒以上时间再读取数据。
现场安装接线时RS485总线必须接屏敝线，屏敝线要有效接地，否则会影响数据跳动。
