产品简介

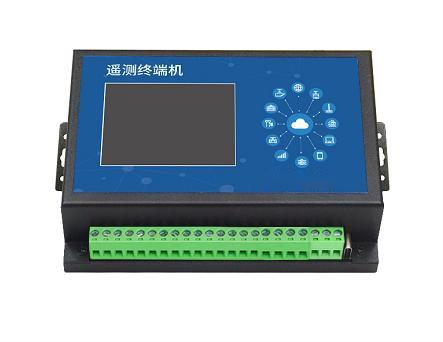

4G全网通水文遥测终端WY-TM650集数据采集、传输、存储、控制功能于一体,采用低功耗设计,特别适用于太阳能供电的监测现场,可大大减少太阳能供电成本并降低施工难度,广泛应用于水文水资源、供排水、气象、环保等领域。 水文遥测终端系列产品将远程通信与数据传输、多维传感器采集、超低功耗控制、大数据接收与处理等前沿技术进行融合,支持多种通信方式,包括远距离传输和短距离组网传输。产品具有功耗低、可靠性高、节能环保、安全智能、兼容性强、高度融合等特点,适用于山洪防治、中小河流监测、水库监测、水资源地质灾害预警、墒情旱情监测、城市防洪预警、水质监测、精准灌溉等多种应用场景。
功能特点
※ 数据采集、控制、存储、传输一体化设计。
※ 可采集各种标准的变送器、传感器、串口仪表。
※ 采集接口类型和数量多,且可灵活配置。
※ 可选配水资源监测数据传输规约、水文监测数据通信规约等。
※ 支持各家组态软件和用户自行开发软件系统。
※ 通信功能:可通过4G LTE/GPRS、卫星等无线通信方式实现设备联网。
※ 支持与1-4个监控中心进行数据通信;
※ 支持实时在线、定时唤醒两种工作模式。
※ 采集功能:采集水位、雨量变送器的标准信号;
※ 采集流量计、脉冲表的流量数据;
※ 采集水泵或阀门运行状态、设备供电状态和箱门开关状态。
※ 控制功能:支持自动控制、远程控制水泵、阀门等控制设备。
※ 远程管理功能:支持远程参数设置、程序升级。 ※ 报警功能:监测数据越限,立即上报告警信息。
技术参数
输入通道 | 模拟量(AI)+开关量(DI)=6路 |
串行接口 | RS485=3路 |
供电接口 | 2路V1和V2,为模拟量、开关量以及串口仪表变送器供电 |
调试串口 | 1路USB调试串口 |
无线通讯 | 4G LTE/GPRS通信方式 |
存储容量 | 4M、8M、16M(可选) |
供电电源 | 9V~28VDC |
显示单元 | 2.8寸触摸屏 |
功 耗 | 在线电流≤60mA/12V |
工作温度 | -40~+85℃ |
工作湿度 | ≤95% |
安装方式 | 壁挂式 |
外形尺寸 | 145×100×50mm |
产品使用注意事项
- 要注意储存位置,不能与其它重物堆放,防止挤压以免传感器损坏,不要靠近火源或者放置潮湿的地方,仪器未使用放置 12 个月以上时,使用前应重装进行标定。保存好产品系数表,无系数表的除外,建议拍照归档保存到U盘。
- 严禁拉线提扯、高空坠落或者产品结构拆装,安装时引线不能绑的太紧。
- 本公司的产品在适宜的环境中储存和正确使用的情况下,免费保修一年。
- 不可抗力因素而造成的产品损坏,不在本公司的职责之内。
