用途

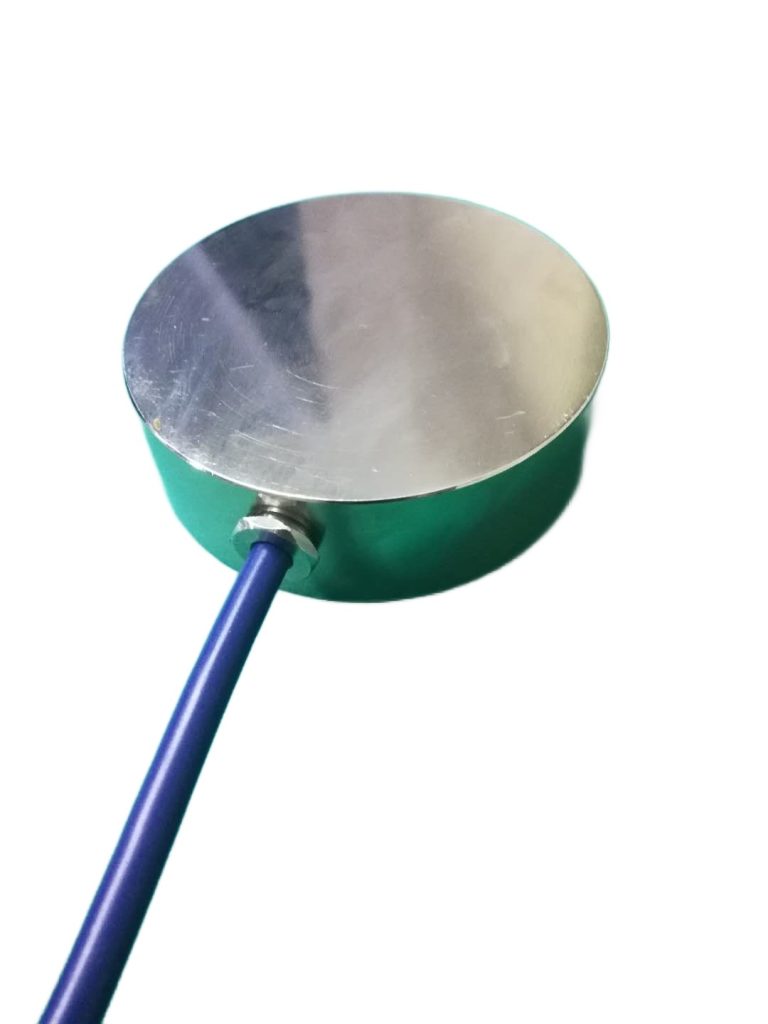

WY-EaXXB型振弦式土压力盒广泛适用于长期测量土石坝、防波提、护岸、码头岸壁、高层建筑、管道基础、桥墩、挡土墙、隧道、地铁、机场、公路、铁路、防防滲墙结构等等建筑基础所受士体的压,应力监测。
特点
WY-EaXXB型为通用型WY-EaXXB-1型为振弦式双膜土力计,采用承压膜片传递应力,解决了集中应力的影响。WY-EaXXB型更适合自动化测量以及长期观测。WY-EaXXB-3型为高精度双膜结构,传压合体内充填不含气体的专用用介质,调质钢制造,耐腐蚀,输出高灵敏度。并可同步测量埋设点的温度,测温精度可达0.1%。
技术参数
型号 | WY-EaXXB | WY-EaXXB-1 | WY-EaXXB-2 | WY-EaXXB-3 |
规格(Kgf/cm ²) | 1 | 2 | 3 | 4 |
测量范围(Mpa) | 0-0.1 | 0-0.2 | 0-0.3 | 0-0.4 |
规格(Kgf/cm ²) | 5 | 6 | 8 | 10 |
测量范围(Mpa) | 0-0.5 | 0-0.6 | 0-0.8 | 0-1.0 |
规格(Kgf/cm ²) | 16 | 25 | 40 | 60 |
测量范围(Mpa) | 0-1.6 | 0-2.5 | 0-4.0 | 0-6.0 |
测量温度 | -25℃-+80℃ | |||
测温精度 | ±0.1 | |||
分辨率%F.S | ﹤0.10 | |||
练合误差%F.S | ﹤1.0 | |||
信号输出方式 | 频率、RS485 | |||
工作温度 | -40℃ -+80℃ | |||
工作电压 | 5V | |||
平均功耗 | 0.3A*5V |
